1 产品概述
1.1 产品描述
光纤光栅智能解调仪内嵌高性能处理器,采样频率高,测量精度高;兼容性好,接口可与自动化系统、远程图像监控系统、消防系统等融为功能更加强大的综合系统:测点多,尤其适合需要使用大量传感器的监测系统，可以广泛应用于电力、石化温度在线监测,海洋石油平台、油井的压力、温度安全监测，隧道、煤矿、矿井等地下工程的健康监测,大型结构(桥梁、大坝、钢结构、混凝土结构、铁道)健康监测，船舶、飞行器、航空航天领域的温度、应变监测,实验室科研研究。
1.2 原理简介
光纤光栅智能解调仪主要包括:光路系统、光电转换系统、数据采集处理系统、上位机波长计算分析系统。
光路系统
宽带光源的光通过光分路器传输到外接FBG传感中,传感将定长的光反射回来,再通过光分路传输到光电转换系统中。
光电转换系统
通过光电探测器将FBG发射的波长信号转换为电信号
数据采集处理系统
采集光电探测器的电信号,进行处理,将电信号转换为数字信号,通过USB接口传输到上位机中上位机波长计算分析系统。上位机中安装本公司的软件,通过该软件计算FBG传感器中心波长和光谱,和预先设置到系统的每个传感器的相关参数进行计算,即可得到用户所需要的被测物理量。
2 技术参数
3 安装调试
1. 将USB线连接光纤光栅解调仪USB接口和电脑USB接口
2. 将串口线连接光纤光栅解调仪RS232接口和电脑串口
3. 取下光纤光栅解调仪后面板光纤插座上的防尘帽,取下测温光缆插头上的防尘帽。
(调注意把取下的防尘帽保管好,以各光纤取下时使用)
4. 用手捏住光缆插头后端的金属部分,使光缆插头上的金属突起正对主机后面板上光纤插座的金属缺口向上，把光缆插头的陶瓷插芯插入光纤插座的内孔中,轻轻旋紧光纤接头上的金属外套。(如果在此过程中意外弄脏了光缆插头的陶瓷插芯的端面,会使光缆与主机的连接不佳,引起附加损耗增大,则需要清洁陶瓷插芯的端面,请用分析纯的无水酒精和光学镜头清洁纸,轻轻擦拭光纤插头的表面即可)
5. 将光纤光栅解调仪电源线连接到额定电压AC220V±10%配电插座上
4 使用操作
4.1 设置菜单

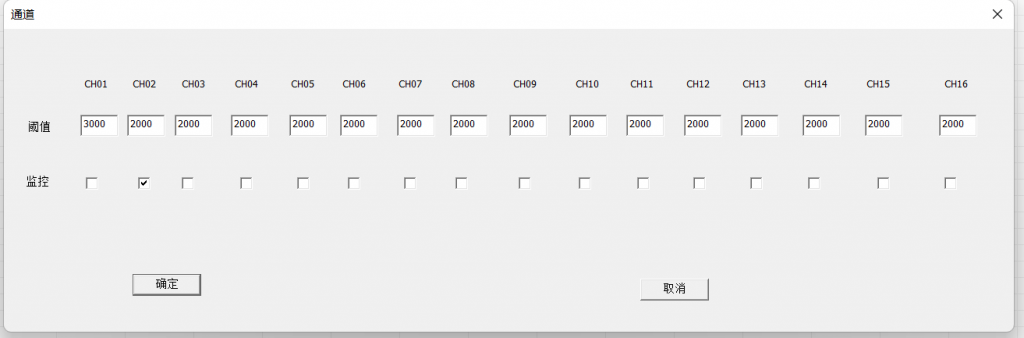

通道设置
设置需要监测的通道和通道阈值。
传感器设置
增加通道传感器，删除通道传感器，修改通道传感器参数。仅能删除通道最后一个传感器。
光开关设置
4.2 命令窗口
点击“启动采集” 按钮，开始采集数据
点击“停止采集” 按钮，停止采集数据
点击“保存数据” 按钮，保存采集数据到文件
4.3 属性窗口
选择显示当前显示通道号和当前传感器序号，实时更新波长，温度，应变数据。
4.4 显示窗口
波长数据
实时更新所有通道波长数据。
光谱数据
实时更新当前通道波长，光强曲线。
波长曲线
实时更新当前通道下当前传感器波长曲线。
温度曲线
实时更新当前通道下当前传感器温度曲线。
应变曲线
实时更新当前通道下当前传感器应变曲线。
振动曲线
主界面窗口显示实时监测的振动信号的曲线图。横坐标轴为频率，纵坐标为强度。
