分布式光纤测温系统
产品简介
名称：分布式光纤测温系统
品牌/产地：中国
型号：SC—RAMAN/2/4/8/16
产品详细描述
系统主界面
分布式光纤测温系统主界面，由温度监控、温度自动查询、温度曲线和功能操作四部分构成。温度监控实时显示4个通道的测温数据，并配有报警指示灯。温度自动查询按照设定的时间间隔轮询不同通道不同位置的温度。温度曲线显示4个通道的温度曲线图。功能操作主要用于启动和停止系统、配置网络和继电器动作条件。

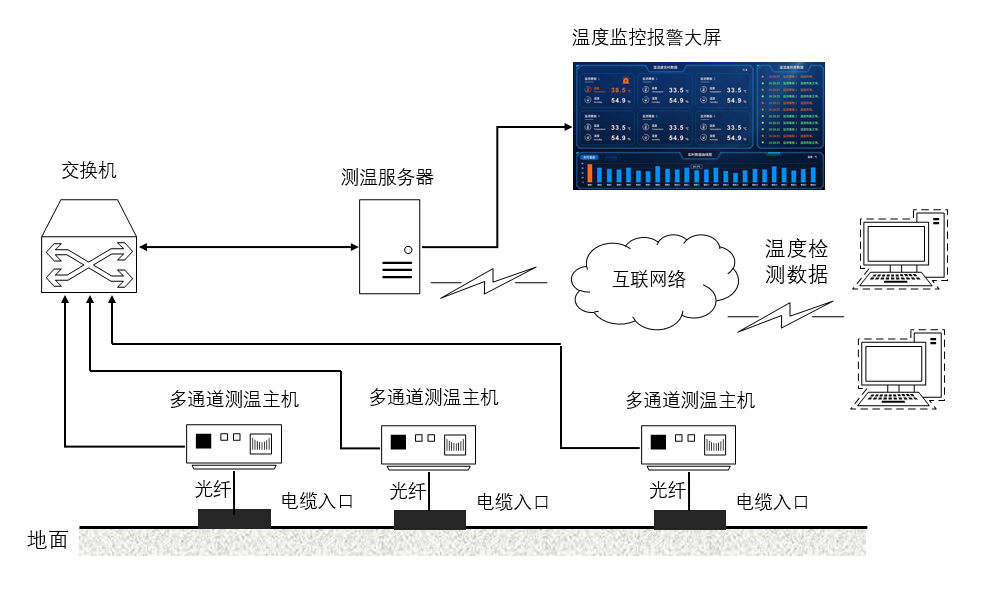

系统部署
系统由多通道测温主机、应用服务器、交换机、测温光纤、温度数据采集软件、数据通讯软件、温度监控报警软件构成。
系统实施
多通道测温主机部署在变电站控制室或电缆入口间，主机与测温光纤连接，测温光纤与电缆敷设在一起，每个电缆入口部署一台多通道测温主机，测温主机通过网线连接到交换机。
应用服务器部署在变电站控制，通过交换机与多通道测温主机连接，应用服务器运行温度监控报警软件，实时监控被测电缆温度，温度数据送至变电站控制室大屏显示，若电缆任一节点超过设定的温度，监控报警软件将触发报警流程。
应用服务器可通过互联网络将测温数据传输至电力企业中心控制室。
应用服务器也可远程连接到任一多通道测温主机，配置测温主机运行参数，确保测温主机在正常状态下运行。
